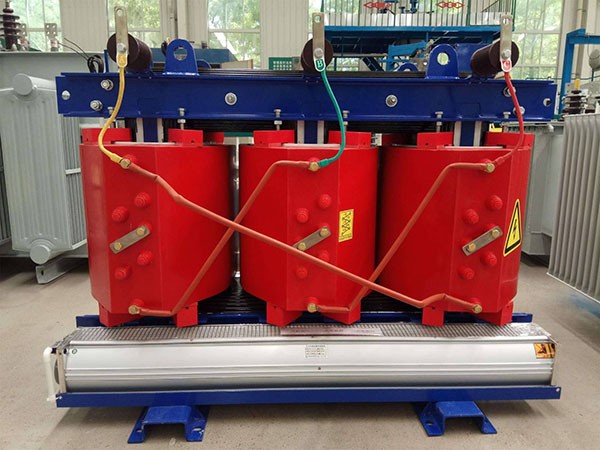

干式變壓器近幾年來深受電氣設備行業的青睞，使用頻率也是日益見長的。今天創聯匯通電氣小編給大家介紹下干式變壓器尺寸、結構特點等方面的知識。以SCB10干式變壓器10KV級為例：

      SCB10干式變壓器10KV級結構特點

　　鐵芯：鐵芯選用進口優質冷軋硅鋼片，三階全斜接縫結構，芯柱采用F級無緯帶綁扎，鐵芯表面采用環氧樹脂包封，降低了空載損耗，空載電流和鐵皮噪聲，夾件和緊回件經特殊表面處理，使產品外觀質量有了進一步提高。

　　溫控系統和風冷系統：采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了變壓器的過載能力。溫度控制采用智能溫控儀，提高了變壓器運行安全可靠性。

　　保護外殼和出線母排：保護外殼對變壓器作進一步安全保護，防護等級有IP20、IP23等。外殼材料有鋁合金、冷軋鋼板，不銹鋼等供用戶選擇。低壓出線用標準母線排出線，側出線和頂出線均可，也可為用戶設計特殊出線方式。

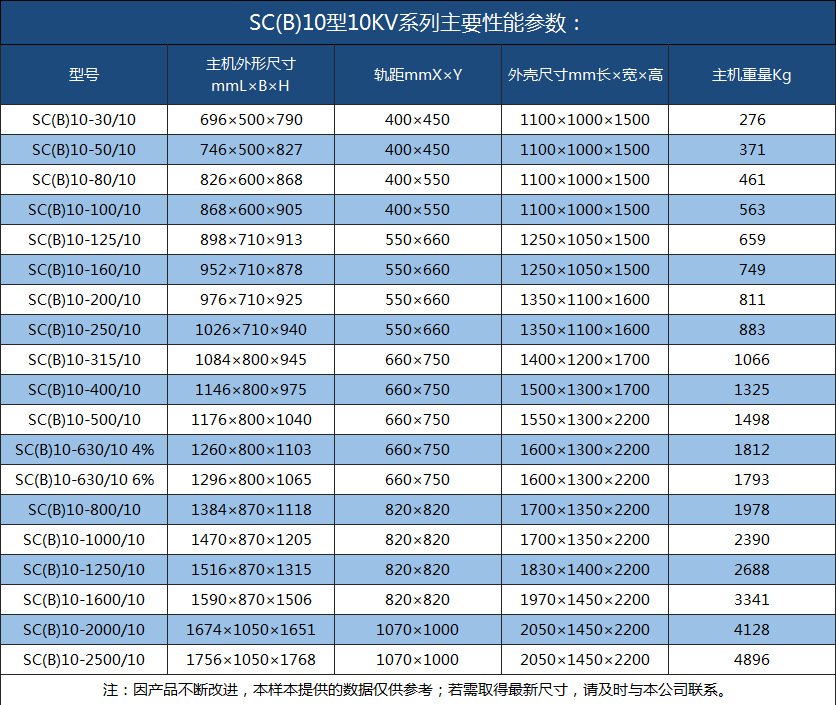

SCB10干式變壓器尺寸如下：

       SCB10干式變壓器10KV級環氧澆注干式變壓器，可作為油浸式變壓器更新?lián)Q代產品，是各類干式變壓器中性能較優的產品，特別適用于城市電網，地下電站，實驗室，商務中心，劇院，醫院，賓館，隧道，車站，碼頭，機場等重要場所。
